家庭电路基础知识

汤晔飞

发布于：2021年3月11日

☀基本常识

☀电压，电流，电阻。

电压，也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。此概念与水位高低所造成的“水压”相似。需要指出的是，“电压”一词一般只用于电路当中，“电势差”和“电位差”则普遍应用于一切电现象当中。

电流，是指电荷的定向移动。电源的电动势形成了电压，继而产生了电场力，在电场力的作用下，处于电场内的电荷发生定向移动，形成了电流。电流的大小称为电流强度（简称电流，符号为I），是指单位时间内通过导线某一截面的电荷量，每秒通过1库仑的电量称为1「安培」（A）。安培是国际单位制中所有电性的基本单位。
除了A，常用的单位有毫安（mA）、微安(μA)。

电阻，物质对电流的阻碍作用就叫该物质的电阻。电阻小的物质称为电导体，简称导体。电阻大的物质称为电绝缘体，简称绝缘体。

☀电路的三种状态

电路的三种状态:通路、短路和断路

由电子原件组成的,用来完成某种特定功能的线路,叫电路。通常情况下,电路有三种状态,即

通路：特指某一种电流信号，流经的路径，处处接通的电路。
断路：又叫开路，是某处断开的电路，电流信号本应该汨着设计好的固有的通路来传播,但是由于故障，(中间某
个电子元件坏了，或者电线断了)造成的电流信号的阻断。
短路：电源的正负极直接相碰了，将导线直接连接到电源两端的电路。

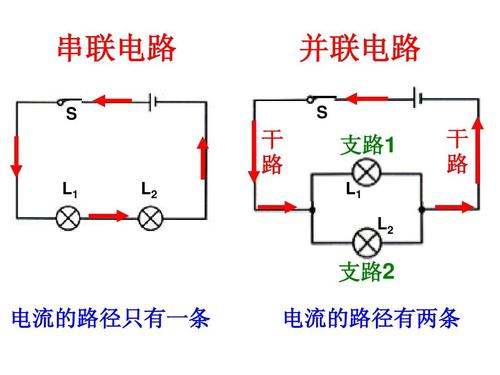

☀串联和并联

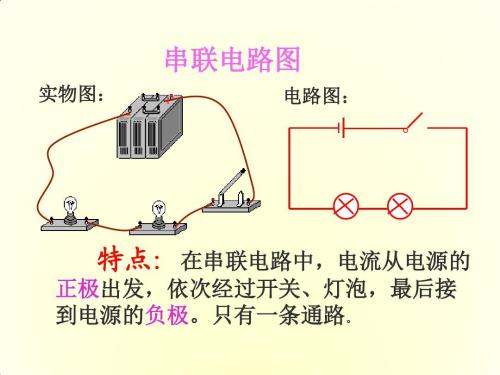

串联电路的特点：

1、所有串联元件中的电流是同一个电流。

2、元件串联后的总电压是所有元件的端电压之和。

并联电路的特点：

1、所有并联元件的端电压是同一个电压。

2、并联电路的总电流是所有元件的电流之和。

❀家装电路一般是并联。

家里电器都是使用220V电压，只能并联安装才能正常工作。如果串联后，电器分压，每个电器都达不到额定电压，就不能正常工作了，故采用并联。并联，某个电器烧坏不会影响其他电器的使用。

[

☀漏电

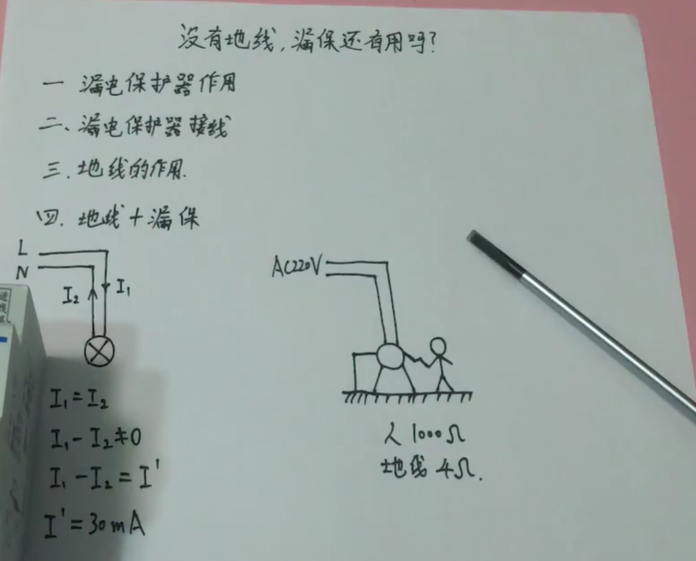

正常情况 I₁ - I₂=0. —》 I₁=I₂

如果是漏电 I₁ - I₂>0. —》 I₁>I₂

造成漏电的原因，个人理解是不走零线的并联。就是火线+其他0伏特的材质(墙壁、地板等)。

比如说人体接触了电（火线+地板），会造成漏电。从而触发漏电保护器。断闸。

地线保护，也是通过并联原理。人提触电时，地线和人体并联，并联分流原理，地线比人体电阻小250倍，使得走地线的电流比人体大250倍，总电流过大，直接跳闸，保护人体。

原理总结：

漏电保护器时计算出和入的电流差，跳闸保护。

地线是漏电，触时使得火线接地短路，导致电流过大，跳闸保护。

最保险的就是漏电保护器+地线保护双重保护。

☀家用操作注意：

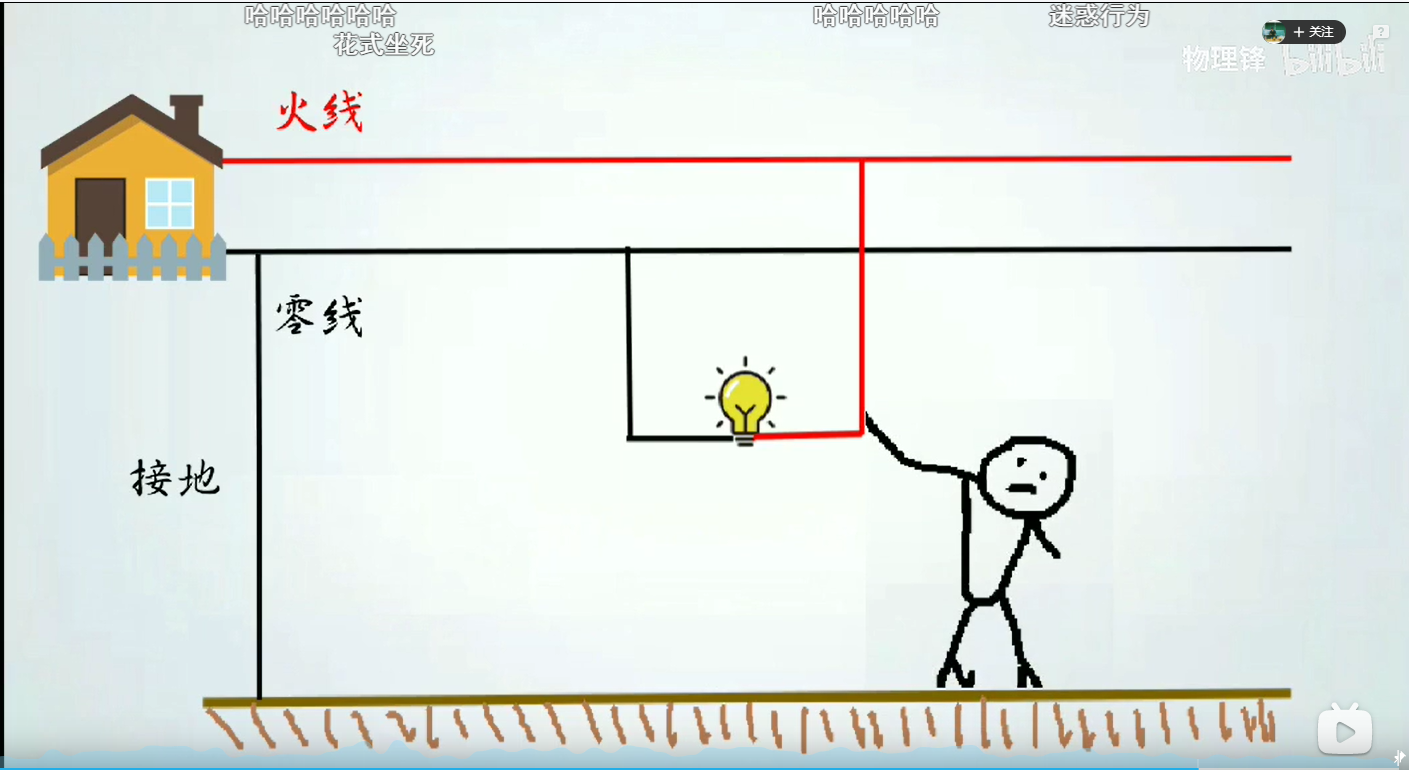

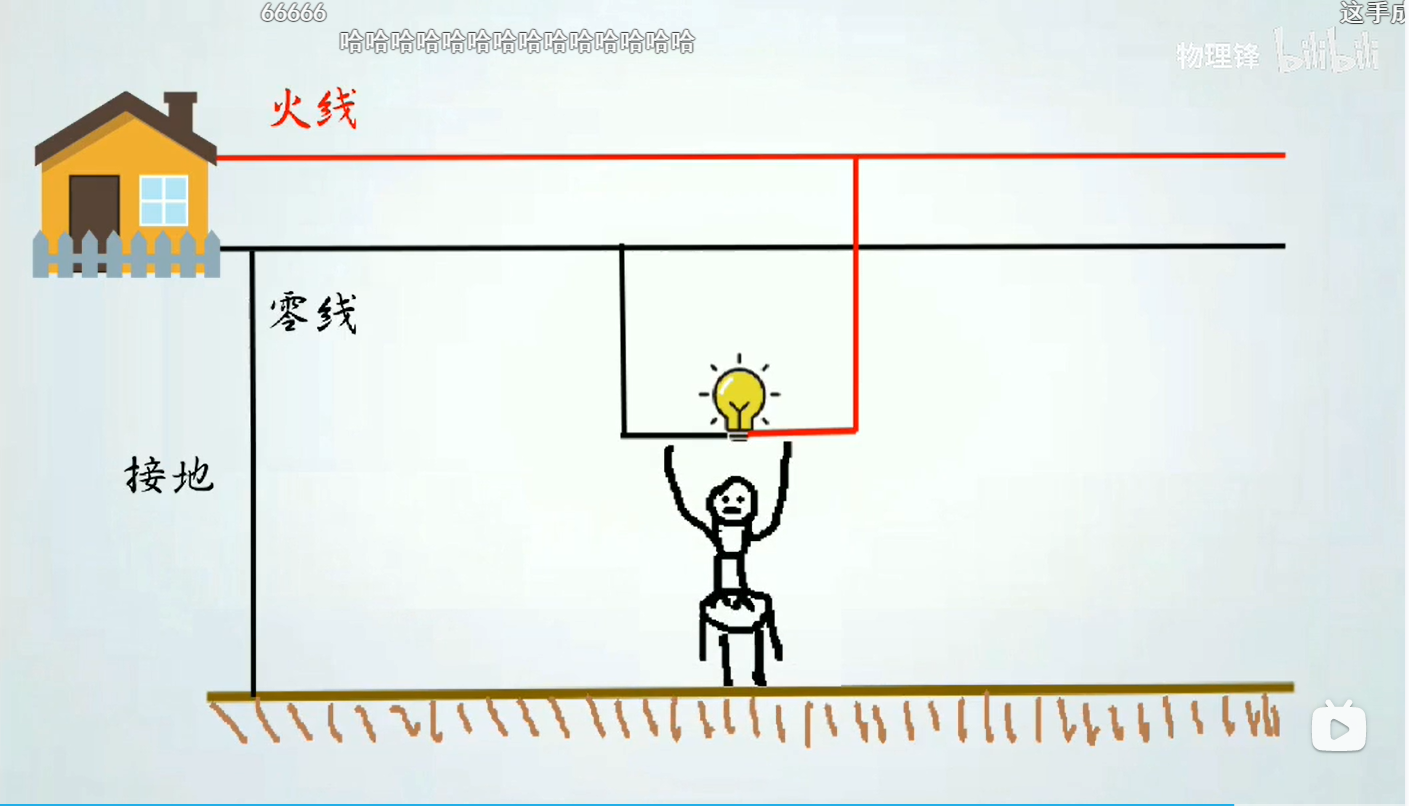

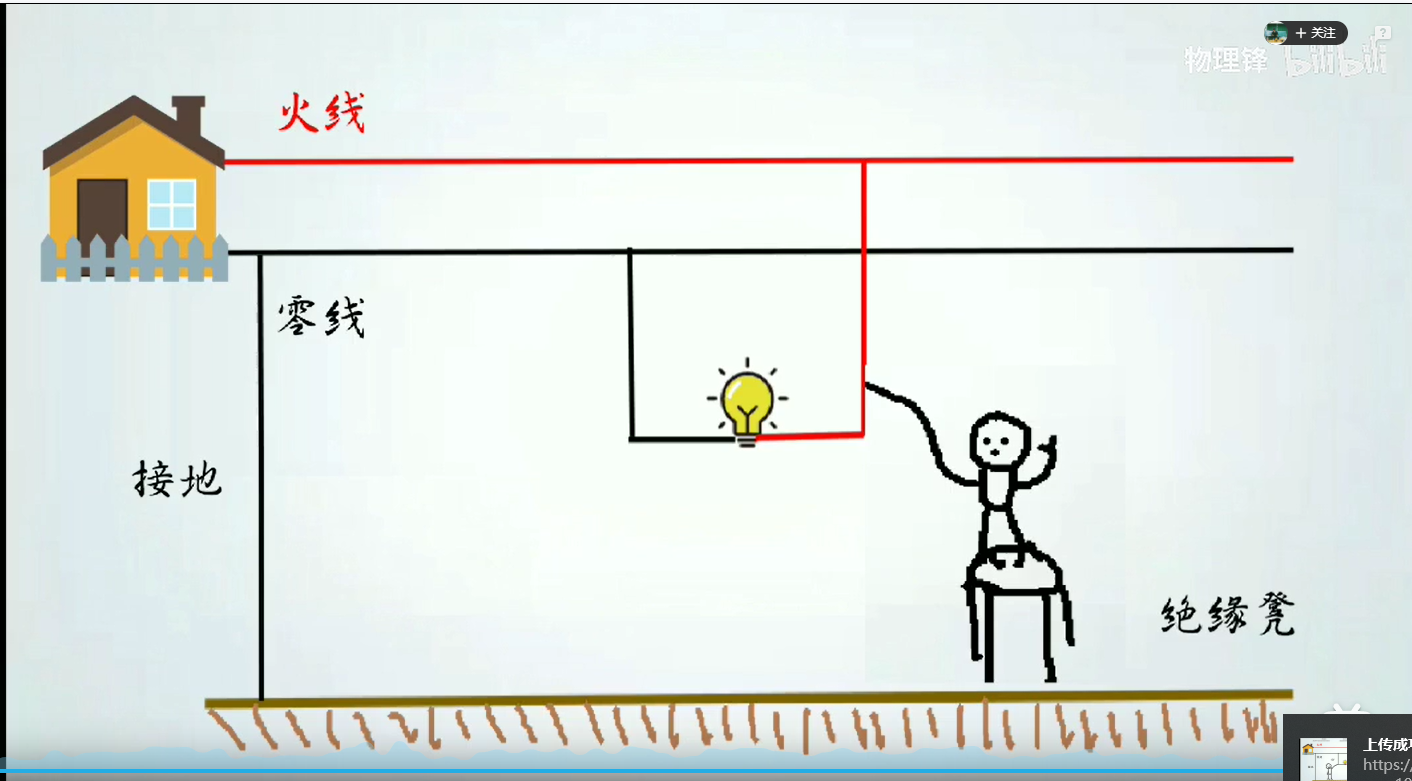

下图为带电未断闸时候，能够允许的安全操作。家用操作大闸断开后，也需要按此规范，防范于未然更加安全。

☀绝对不能的操作：

同时操作火线和零线。

操作火线，不带绝缘体。

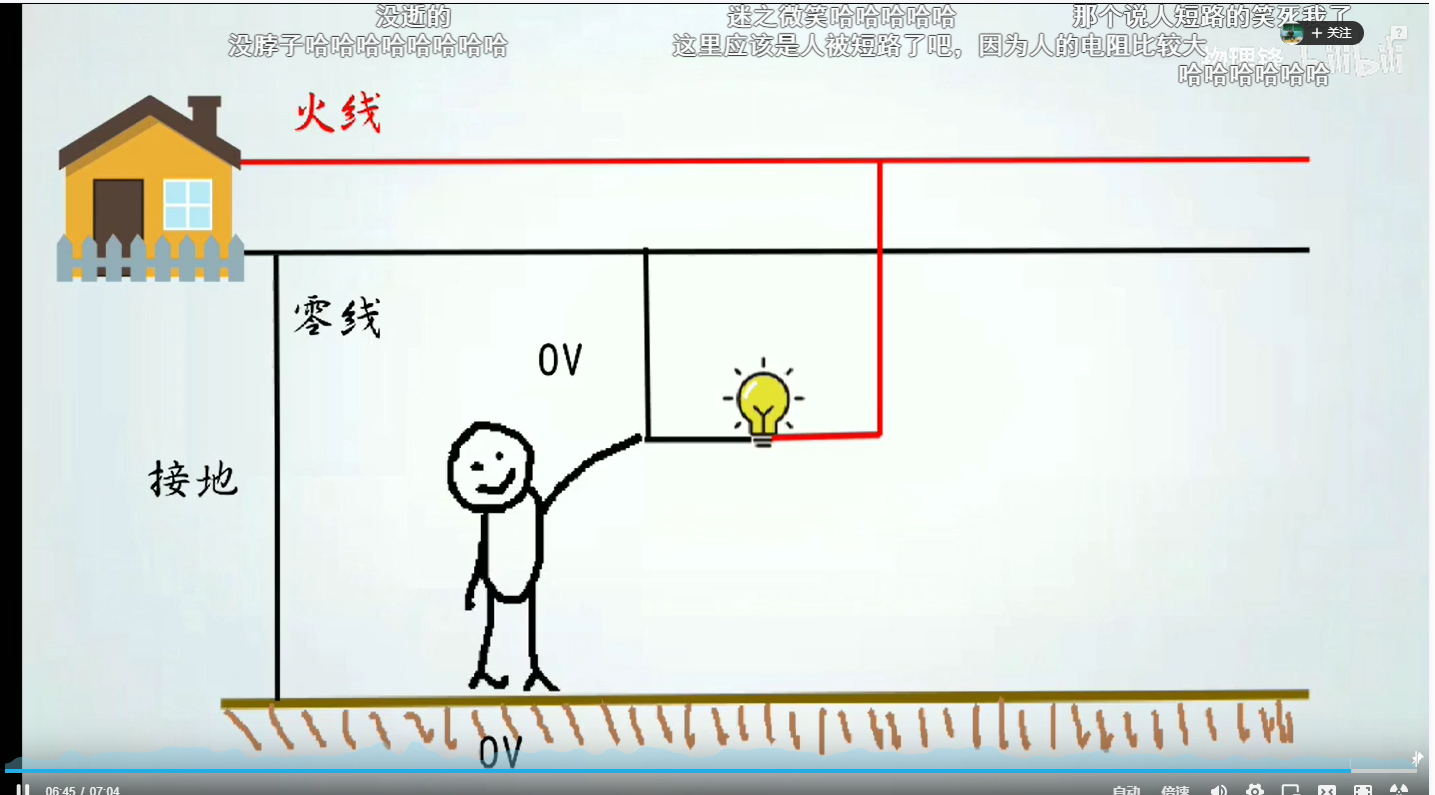

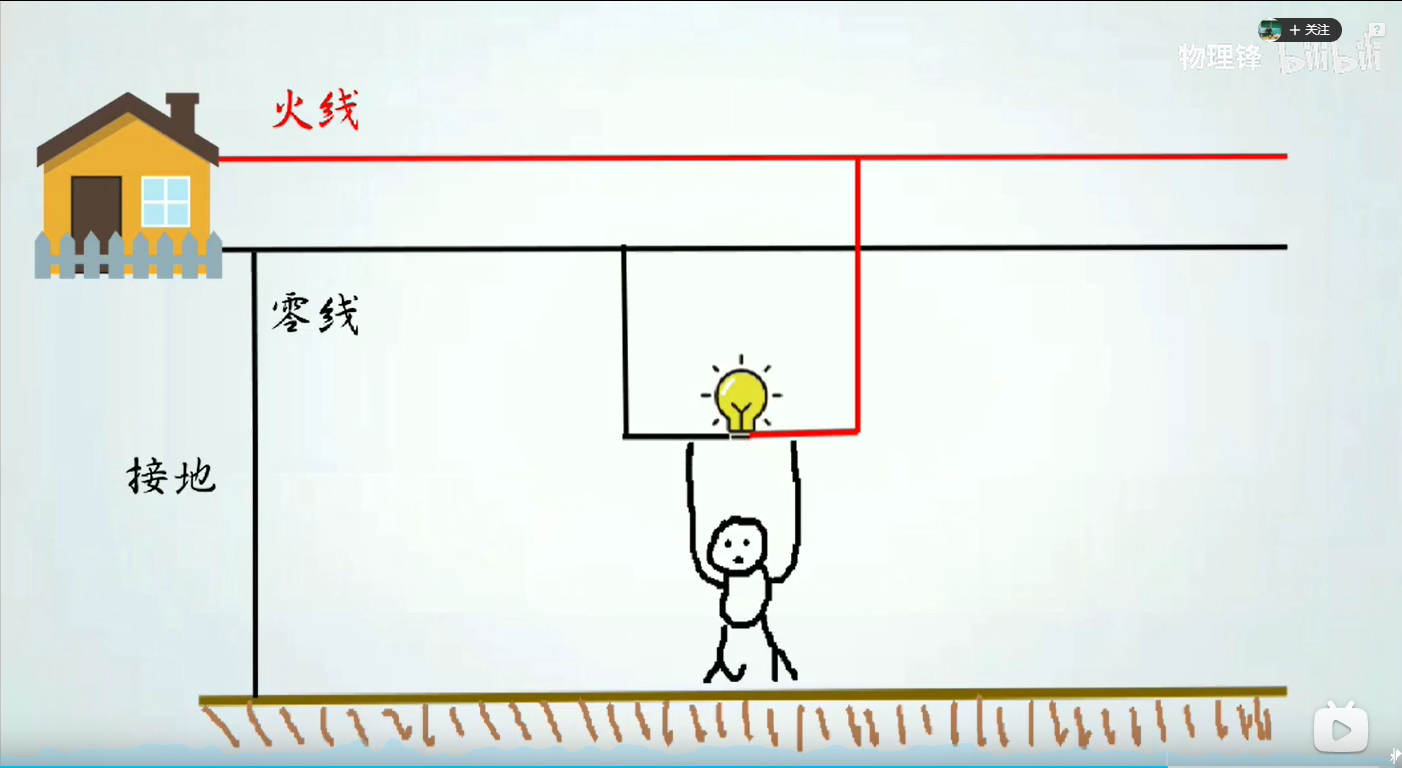

一个人两只手都抓着火线，如果此时人体的其它部位不和地接触，人不会触电。照明电路里的两根电线，一根叫火线，另一根则叫零线。火线和零线的区别在于它们对地的电压不同：火线对地电压为220V；零线的对地的电压等于零（它本身跟大地相连接在一起的）。
所以当人的一部分碰上了火线，另一部分站在地上，人的这两个部分之间的电压等于220V，就有触电的危险了。反之人即使用手去抓零线，如果人是站在地上的话，由于零线的对地的电压等于零，所以人的身体各部分之间的电压等于零，人就没有触电的危险。
